治工具の設計・製作事例
当社はお客様の切削加工現場のお悩みや課題解決に貢献します。これまで当社が手掛けた改善・提案活動の中から抜粋してご紹介します。

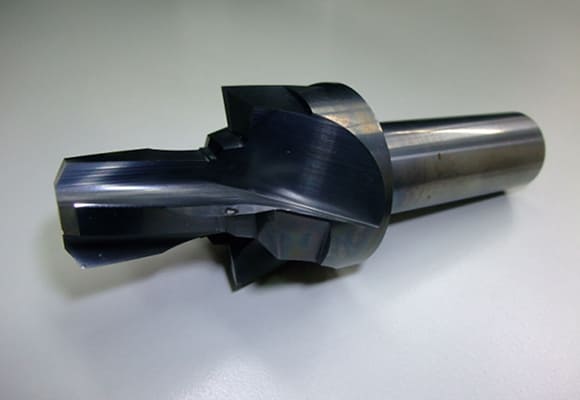

事例01.超硬シート面カッターの高能率長寿命化を達成

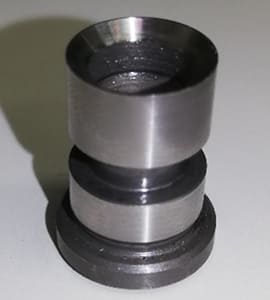

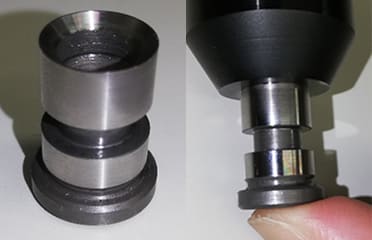

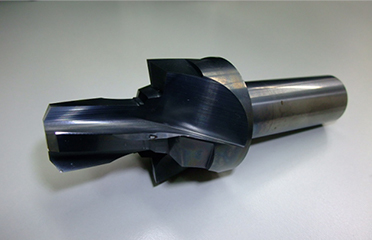

建機の油圧部品のスイベルジョイントを加工する「超硬シート面カッター」を改善・提案しました。
勝山精機製のものは改善前（他社製）と比較して寿命が10倍に伸びました。
| 改善前（他社製） | 改善後（勝山精機製） | |
|---|---|---|
| 状況（ご要望） | 切削速度を上げたい。他社製はチップにクラックが入りNG | 超硬ソリッド、ネジレ刃を提案。他社製から当社製に切換え |
| 工具仕様 | 超硬ロー付品 | 超硬ソリッド、ネジレ刃、ALCRONAコート、CSH10 |
| 切削条件 | φ46部 n=104 Vc=15 Vf=46 | φ46部 n=346 Vc=50 Vf=190 →5倍に拡大！ |
| 加工数 | 800穴（ワーク：200個） | 8,240穴（ワーク：2,060個） →10倍に拡大！ |

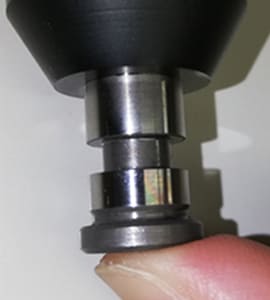

事例02.切れ味バツグンの表裏 面取カッターを製作《実用新案登録》
面取刃の表裏ともに「ポジすくい」にする当社独自の画期的なカッターを開発。切れ味のするどいカッターとして実用新案を取得しました。
実用新案登録 第3226021号

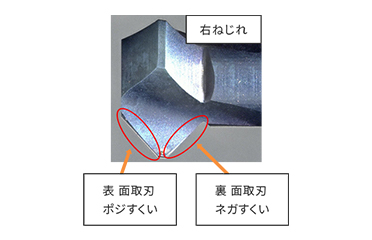

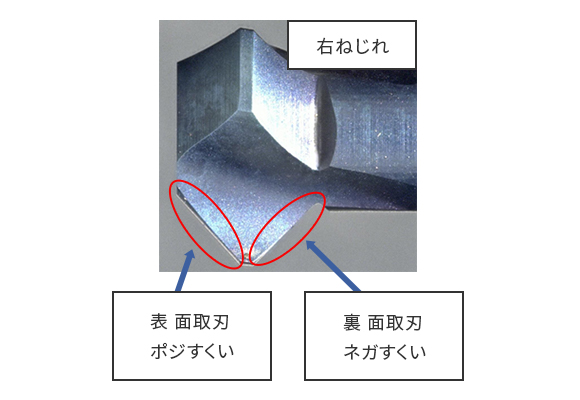

標準的な表裏面取カッター
「裏座ぐりカッタ」（画像）の裏 面取刃はネガすくいのため、切れ味が落ちるとともに、溶着等の問題により、表 面取刃に比べて短寿命です。
表：面取刃＝ポジすくい 裏：面取刃＝ネガすくい

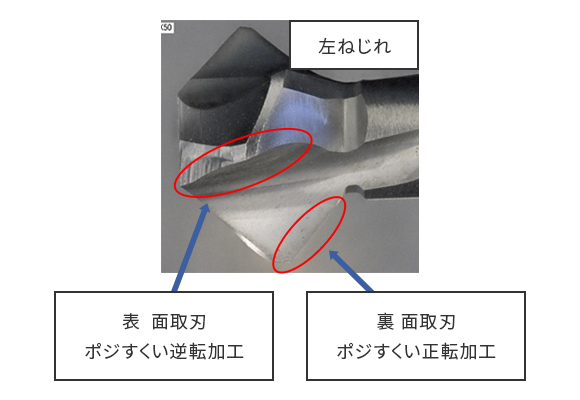

実用新案登録した当社の表 面取カッター
表面取刃の位置を変える特殊設計により、表裏ともにポジすくいにすることを可能にしました。これにより、表裏加工で同等の性能を発揮することができます。

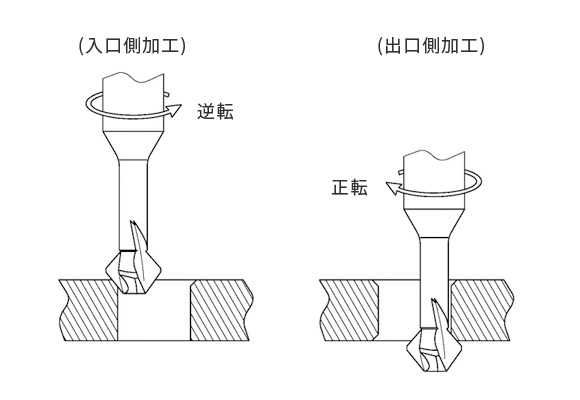

表：面取刃＝ポジすくい逆転加工 裏：面取刃＝ポジすくい正転加工
事例03.誤差の少ないテーパー穴口元径測定検具の製作
建機の部品であるバルブ口元径（テーパー穴口元径）を測定するデジタルダイヤルゲージを使用した検査治具を製作。三次元測定機との寸法比較では誤差0.01mm以内の精度を発揮します。

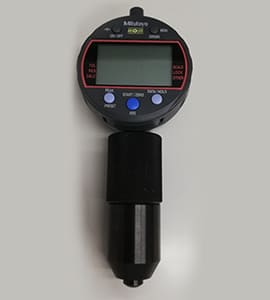

製作したバルブ口元径検具
デジタルダイヤルゲージ(演算機能付き)を使用した、テーパー穴口元径を測定する検具。
最小表示量 ： 0.001mm
最小表示量は用途に応じて、0.0002～1mmの間で設定されている12種類から選択可

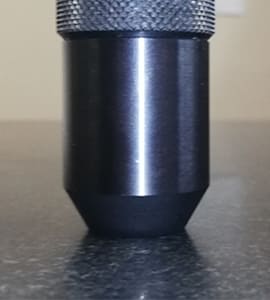

・定盤等の平らな面に押しつけて測定の起点合わせ
ワークテーパー部に測定子(球)を押し当てて測定。測定子の出代からダイヤルゲージの演算機能を使い、口元径の寸法をダイレクトに表示。
